ACA-200DP

ARMARIO DE CONEXIÓN 400V AC 3P+N 200A ENVOLVENTE METÁLICA

Armario de conexión 400V AC 3P+N para salida de un inversor trifásico hasta 200A con protección automática, diferencial y sobretensiones. Interruptor automático 3P+N 200A con relé TM regulable 40kA (400Vac) según IEC 60947-2. Protección diferencial mediante relé con sensibilidad y temporización regulable. Transformador diferencial circular diámetro 80mm. Protector de sobretensiones Clase II In 20kA Imax 40kA Up 1,5kV UNE-EN 61643-11 con protección fusible asociada. Armario de fijación mural en acero laminado, color RAL 7035, grado de protección IP66, resistencia a los impactos IK10. Dimensiones 600x500x250mm. Pletinas de conexión de ancho 25 mm.

Imprimir como PDF

Código 029ACA-200DP
EAN 8430892319522
Datos técnicos cajas combinadoras
Interruptor automático 200 A
Curva C
Poder de corte EN 60947-2 40 kA
Caja tipo AC
Protección sobretensiones Class II
Tensión 415 V AC
Tipo diferencial Regulable
Agrupacion 1
Intensidad Entradas 200 A
Código del protector PSTC440
Protección sobretensiones (tipo) II
Corriente de descarga nominal (In) 20 kA
Corriente de descarga máx. (Imax) 40 kA
Nivel de protección a In (Up) 1,5 kV
IP IP66
IK IK10
Normas IEC EN 61439-1/2
Diagramas

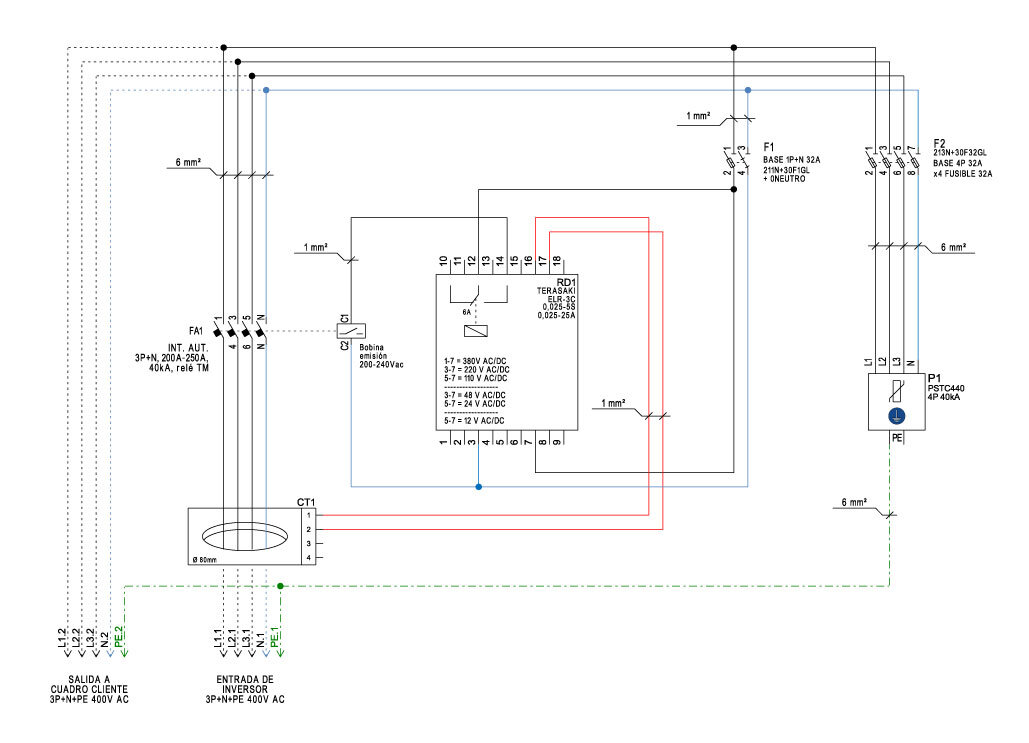

Diagrama eléctrico Diagrama eléctrico

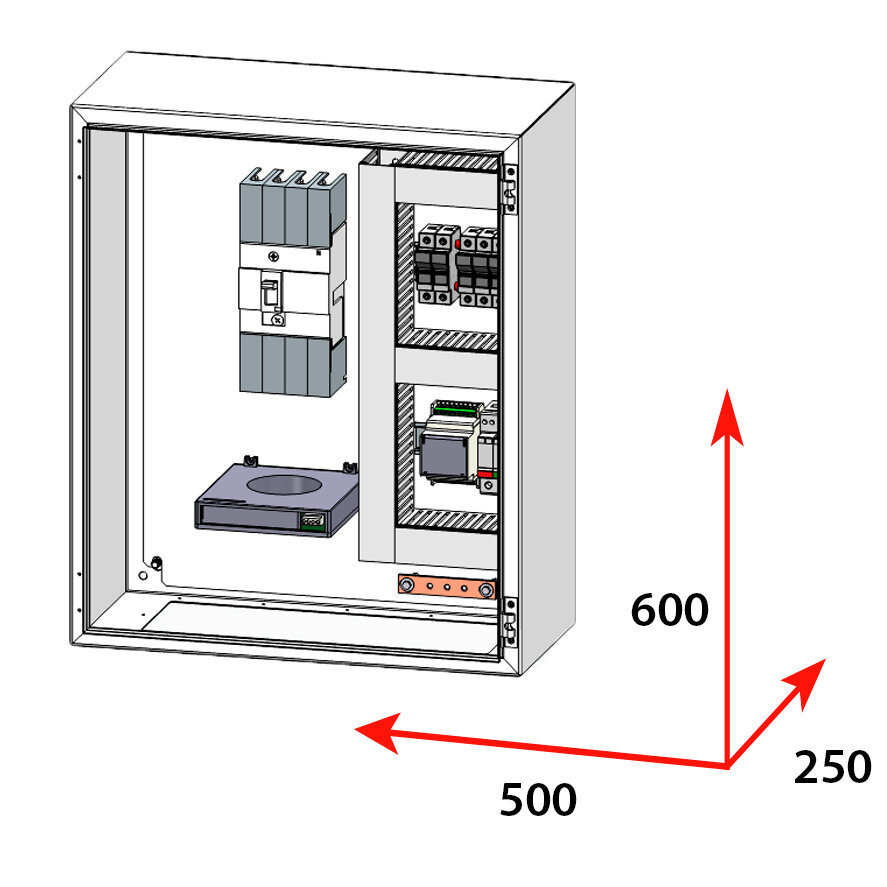

Dimensiones
Alto producto 600 mm
Ancho producto 500 mm
Largo producto 250 mm
Datos logísticos
Código arancelario 85371098
