ACA-100D/2-200P

ARMARIO CONEXIÓN 400V AC 3P+N, ENTRADA PARA 2 INVERSORES HASTA 100A, SALIDA 200A + PROTECTOR SOBRETENSIONES

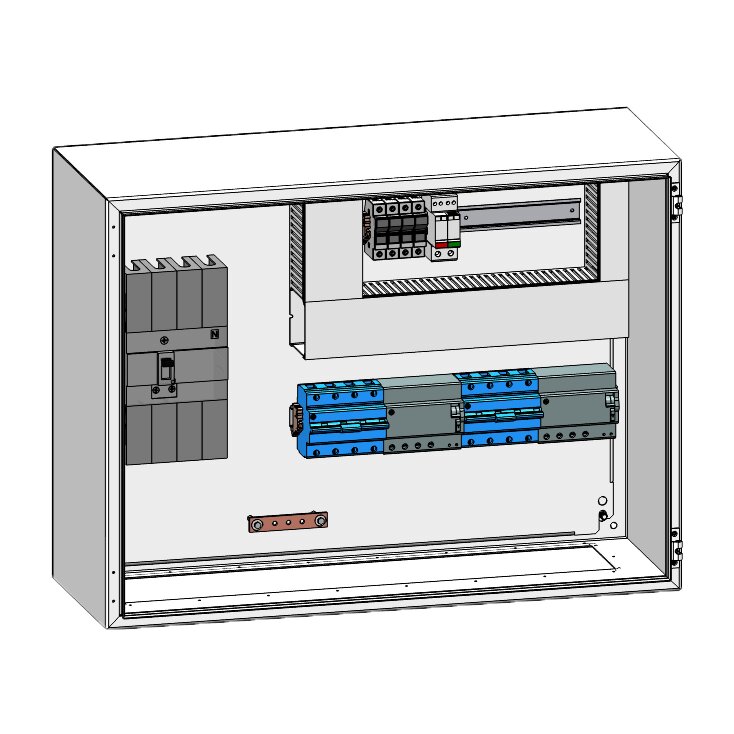

Armario de conexión 3P+N 400V AC para la entrada de dos inversores trifásicos de hasta 100 A con protección automática, diferencial y sobretensiones. Dos circuitos con interruptor automático de caja moldeada de 4P, 100A, poder de corte 10kA, según UNE-EN 60898-1 + Bloque diferencial 4P tipo A-HI, regulable 80-100-125 A, sensibilidad de 30 mA, para corrientes alternas con componentes de continua, protegido contra disparos intempestivos 0,25kA, según UNE-EN 61008-1. Agrupación en interruptor automático de caja moldeada, 4P, 200 A, poder de corte de 40 kA, según IEC 60947-2, relé TM regulable, con pletinas prolongadoras y cubrebornes. Protector de sobretensiones Clase II In 20kA Imax 40kA Up 1,5kV UNE-EN 61643-11 con protección fusible asociada. Armario de fijación mural en acero laminado, color RAL 7035, grado de protección IP66, resistencia a los impactos IK10. Dimensiones 600x800x300mm.

Imprimir como PDF

Código 029ACA-100D/2-200P
EAN 8430892351553
Datos técnicos cajas combinadoras
Caja tipo AC
Protección sobretensiones Class II
Tensión 415 V AC
Tipo diferencial 30mA
Agrupacion 2
Intensidad Entradas 100 A
Intensidad Salida 200 A
PdC Entradas 10 kA
PdC Salida 40 kA
Nivel de protección a In (Up) 1,5 kV
IP IP66
IK IK10
Normas IEC EN 61439-1/2
